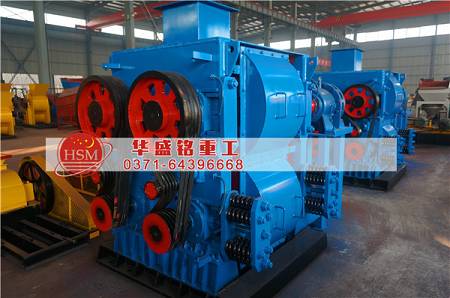

四輥破碎機液壓系統及工作原理

作者：admin 發表于： 2017-11-06 10:07

范老師 技術工程師

獲取報價

常言道，無論做什么都是開頭難。相反一個企業要想輝煌，都不可能是一路順風的，都會遇到相應的挫折，華盛銘重工四輥破碎機廠家自成立起，不知道走過多少風風雨雨，才有了今天這樣的成果，我們一直堅定：緊要關頭，企業就要忍痛割愛。面對這種情況，我們四輥破碎機去掉束縛，力挽狂瀾引導四輥破碎機、雙齒輥破碎機等行業向前發展。大力推進四輥破碎機成型機設備技術創新，結合國內外技術，不斷在破碎機設備領域發展創新，并多方面實施綠色環保計劃，做好的產品、好的服務來打造環保節能中國、環保節能四輥破碎機廠家。

四輥破碎機液壓系統工作原理

1、液壓保險原理：因油路封閉，正常工作時，在破碎力作用下，排料口保持在調整值內，液壓系統壓力可達5 MPa左右（蓄能器8的充氣壓力），維持所需的破碎力。若非破碎物進入或其他意外情況發生，排料口增大，液壓缸受壓回油，壓力劇增。當超過5MPa時，蓄能器8氣囊受壓，液壓缸排出的油通過單向節流閥9的單向閥快速進入蓄能器。當非破碎物排除或意外原因消除后，氣囊使油再通過該節流閥緩沖后壓回液壓缸，輥?zhàn)訌?fù)位。如發生堵礦事故，非破碎物不能排除，使系統壓力高于溢流閥5的調整值時，系統內液壓油通過該閥流回油箱，保護主機及液壓系統不致因壓力過高而損壞。這些都是區別于機械式彈環保險的大特點或優點。

2、輥縫調整原理：調整前，除截止閥11關閉外，其余截止閥全部打開。操縱手動換向閥4推動輥?zhàn)舆M(jìn)退自如后，即可調整輥?zhàn)娱g隙。上下輥應分別調整（輪流開關截止閥6），一般先調整下輥。先拉動輥?zhàn)恿舫鲚^大間隙，在一對輥?zhàn)娱g放入一塊需要調整間隙量的鋼板，操縱手動換向閥4推動輥?zhàn)?，?dāng)輥?zhàn)訆A住鋼板，壓力表壓力突然劇增時，立刻操縱換向閥4停止向系統供油并停泵，隨即關閉截止閥6和12來封閉系統。然后打開截止閥11，轉動輥?zhàn)尤〕鲣摪?，輥縫調整完畢。

3、改善偏載原理：如前所述，工作時，液壓系統壓力升高不是靠液壓泵向系統供油所產生，而是由輥?zhàn)邮┘咏o液壓缸的破碎力所引起。當一個液壓缸受到較大的突加破碎力后退時，該端輥縫有增大的趨勢。由于每對液壓缸的有缸腔與無桿腔相互交錯連通，當其中一個液壓缸活塞后退，排出的油進入另一液壓缸的有桿腔，從而使另一液壓缸活塞也有向后運動（輥縫增大）的趨勢，從而使兩液壓缸達到同步運行，保持輥縫均勻。

目前四輥破碎機效果非常的卓越，當今已經成為用戶心中值得信賴的品牌設備，企業以設備的質量為生命。華盛銘四輥破碎機以核心技術突破為目標的發展戰略，努力打造四輥破碎機制造產業基地，在走過仿造-改造-創造階段后，已經掌握核心技術并創造出在世界范圍內具備顛覆性的技術與產品，由多元化發展路徑向高質量產業目標的提質增效。

以上內容有華盛銘四輥破碎機廠家http://js-hengfeng.com提供。
